Montage des courroies d'accessoires.

[jpthab]

Bonjour à tous,

Je monte actuellement une clim sur ma convertible 65 et je recherche le schéma de montage des courroies d'accessoires.
J'ai monté une poulie de pompe à eau 2 Gorges et une poulie Moteur 3 Gorges.
J'ai à relier L'alternateur, la pompe d'assistance de direction et le compresseur de clim.
QQ peut-il m'aider?
Merci d'avance.
Jean Pierre.

[Olive74]

Faut que je cherche dans mes docs

[jpthab]

Bonjour à tous,
le point sur mes recherches, en définitif le schéma de montage des courroies figure dans la doc du compresseur.
Il faut une poulie 2 gorges sur la pompe à eau et également une 2 gorges sur le moteur.
la courroie sur la gorges la plus proche du moteur pour Moteur - Pompe à eau - Alternateur
L'autre sur moteur, pompe à eau - compresseur - D.A.

Encore merci

[Olive74]

Exact pour la doc. mais j'ai plus le garagiste a du la garder

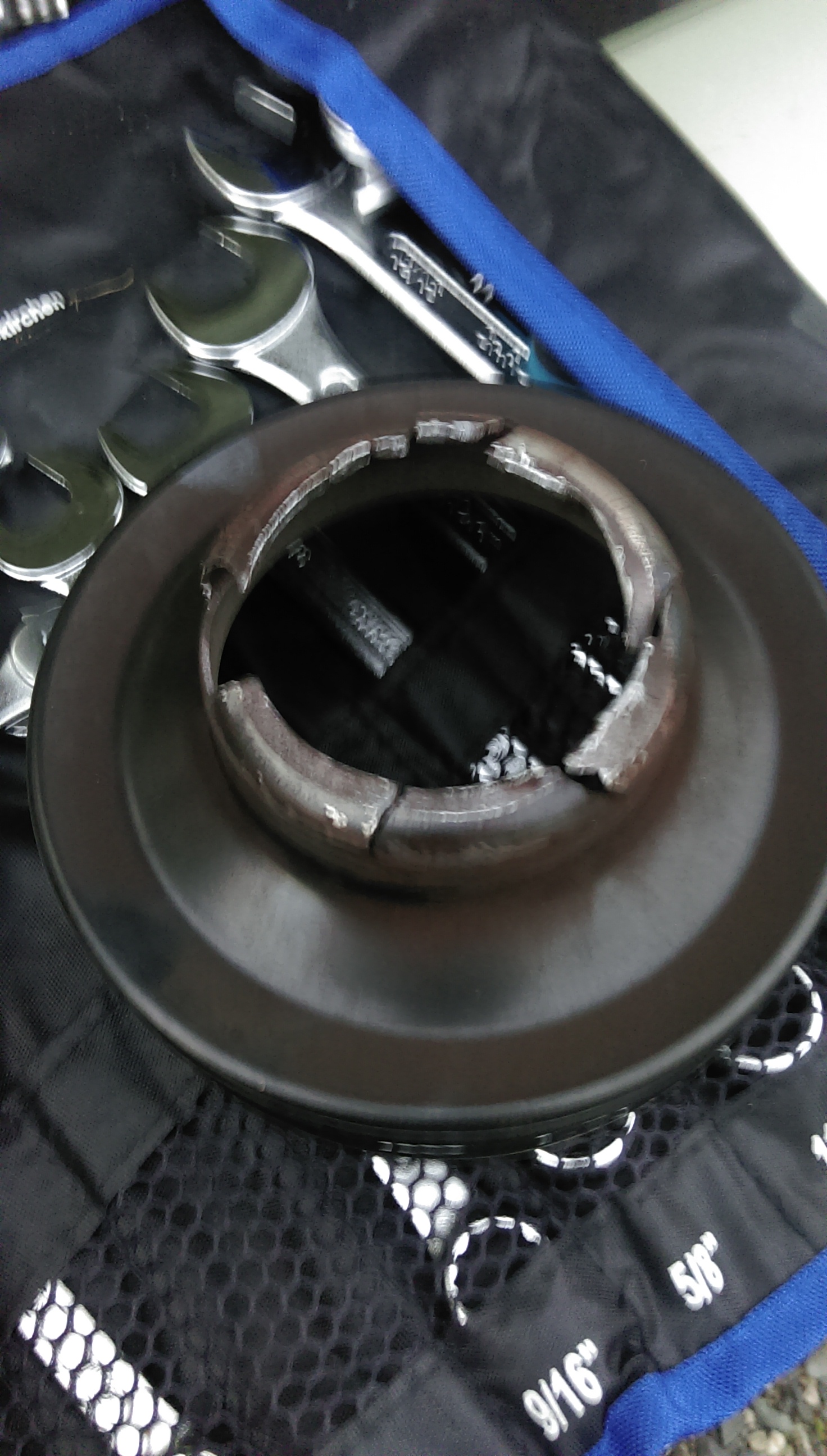

Attention au poulie repro ... si tu peux trouver une d'origine, ce qui se trouve relativement facilement, je te le conseil car j'ai eu une mauvaise expérience ...

[Olive74]

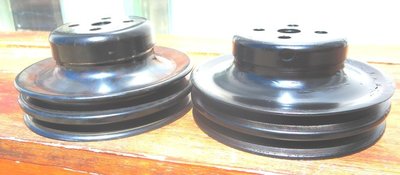

celui de droite est l'original, celui de gauche une repro

[jpthab]

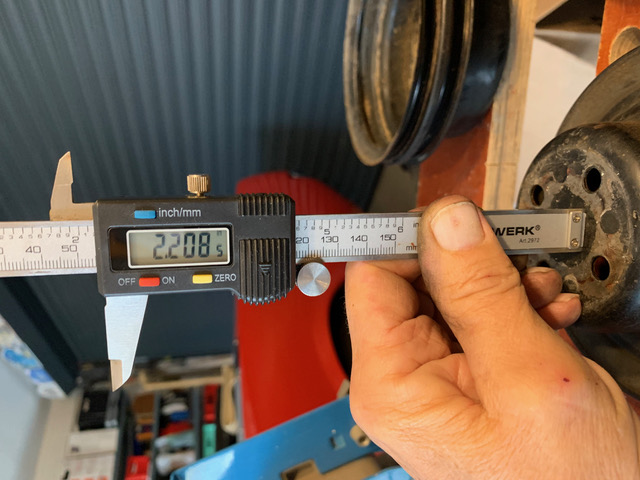

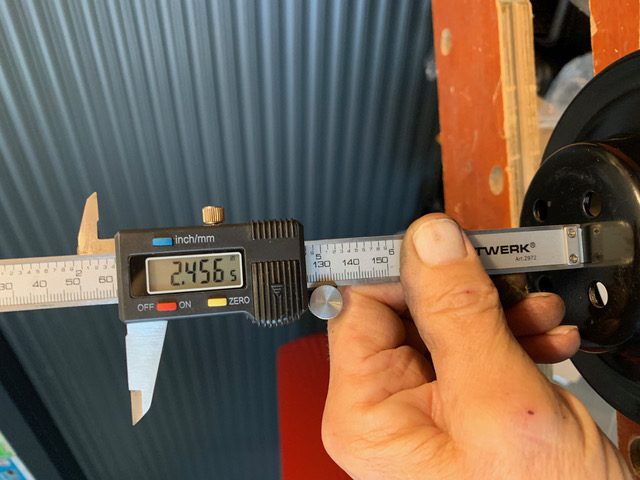

sur le moteur j'ai la poulie d'origine, par contre pour la pompe à eau c'est surement une repro avant j'avais une poulie d'origine 1 gorge de 2''1/4 de profondeur par contre la 2 gorges c'est surement une repro et elle fait 2''1/2 ce qui m'oblige à mettre une entretoise de 1/4 de ''
