installation d'un relais pour les phares

[carlos06]

Beaucoup d'entre vous m'envoyai des messages pour installer un relais dans leurs mustang 1er génération .
donc d'ici peu avec des schémas/croquis je posterais , comment câbler,installer ces relais .
vous pouvez aussi donner vos idées et votre savoir faire , on prend tout !!

[Olive74]

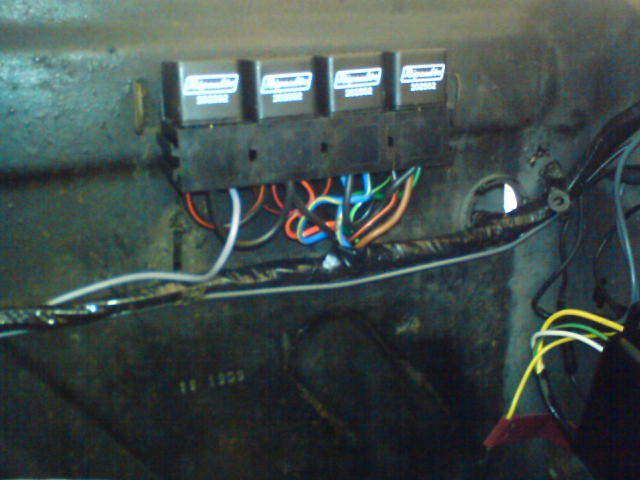

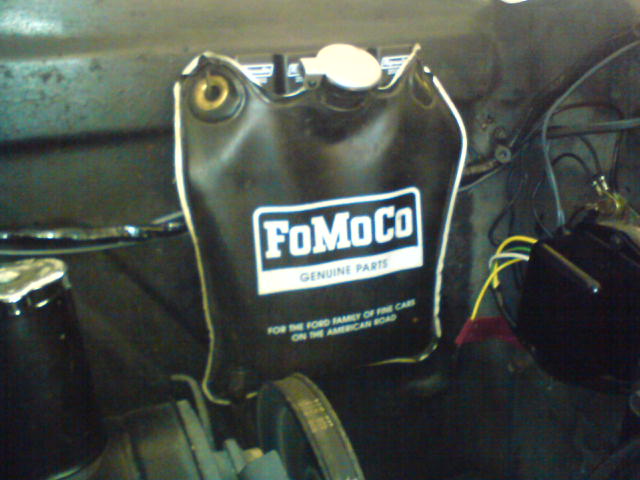

J'ai fait sur la 66 et c'est vraiment nécessaire, top Carlos

[Chris]

Je l'ai fait sur ma '67 et c'est vraiment nécessaire aussi Top Carlos !

[carlos06]

Ca c'est certain qu'avec un ou des relais ça éclaire mieux et le switch des phares se comporte beaucoup mieux car la puissance ne passe plus par lui.

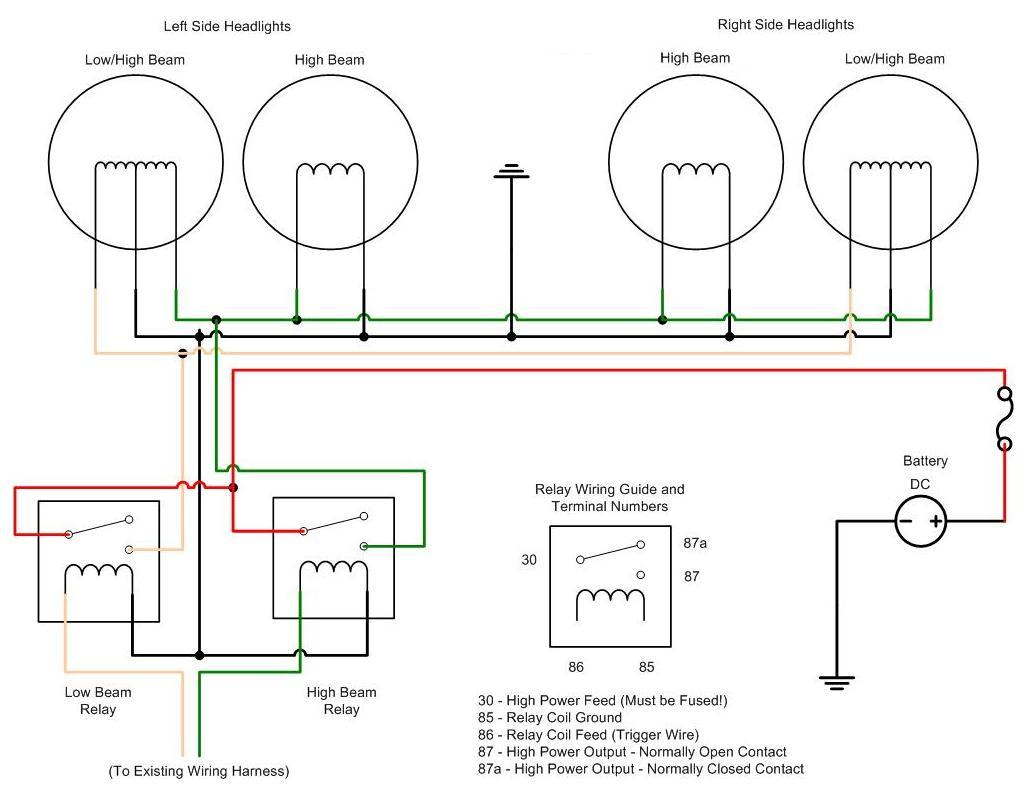

ci joint un schéma des feux de route et feux de croisement équipés de relais , ceci dit on peut le dupliquer les relais pour le klaxon et
les antibrouillards ("fog" si la mustang en est équipée).

[jeanpierre37]

Bonjour

beau shéma j ai récupéré l alimentation de le bobine des relais directement dans le phare gauche sur la connectique d origine de la voiture avec cette prise
https://www.amazon.fr/Aerzetix-38009466 ... 2886&psc=1


et deux relais avec fusible intégrés
https://www.amazon.fr/Mictuning-Automob ... B8266M3AG9

pour les masses des ampoules sur les klaxons de chaque coté
alimentation + sur relais de démarrage

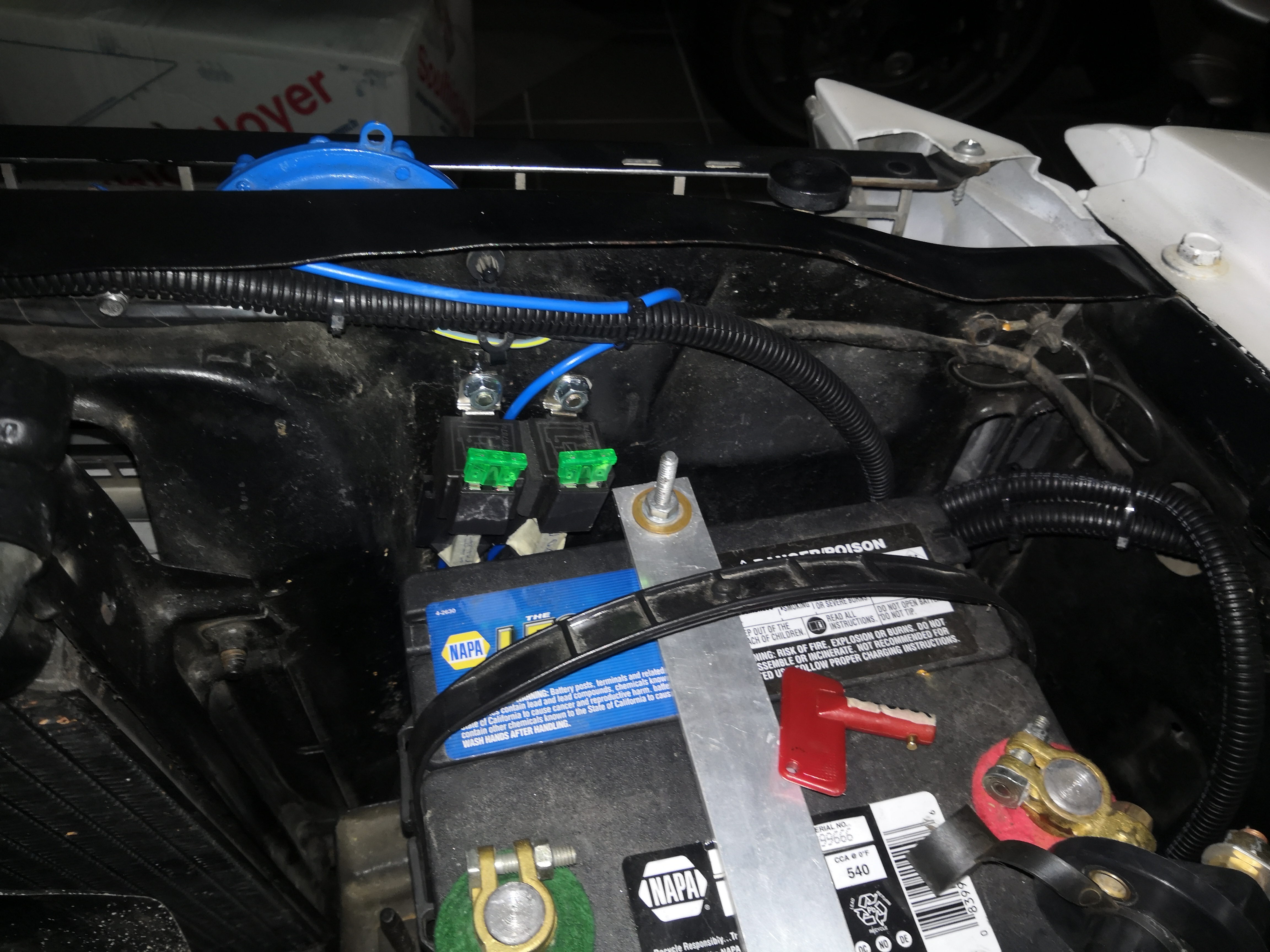

montage sur une 1966 avec ampoules a leds

[jeanpierre37]


[Chris]

Bonjour Jean-Pierre, je vois que tu as mis des ampoules leds.
Peux-tu nous en dire plus ? Quels modèles ? Le gain constaté ? Elles se montent facilement ?

[jeanpierre37]

Bonjour

j ai mis ces ampoules
https://www.amazon.fr/NOVSIGHT-Certific ... 56&sr=8-23
tu peux les trouver moins chères sur d autres sites j ai trouver les mêmes sur alibaba

j ai rajouté cet adaptateur car les ampoules étaient en h4 européen
https://www.lasercar.fr/accessoires/33- ... ntage.html

j ai pas pu essayer le montage a été finaliser hier soir mais il va surement falloir un réglage de phare
pour rouler la nuit pas facile avec le confinement à 18 H

[jeanpierre37]

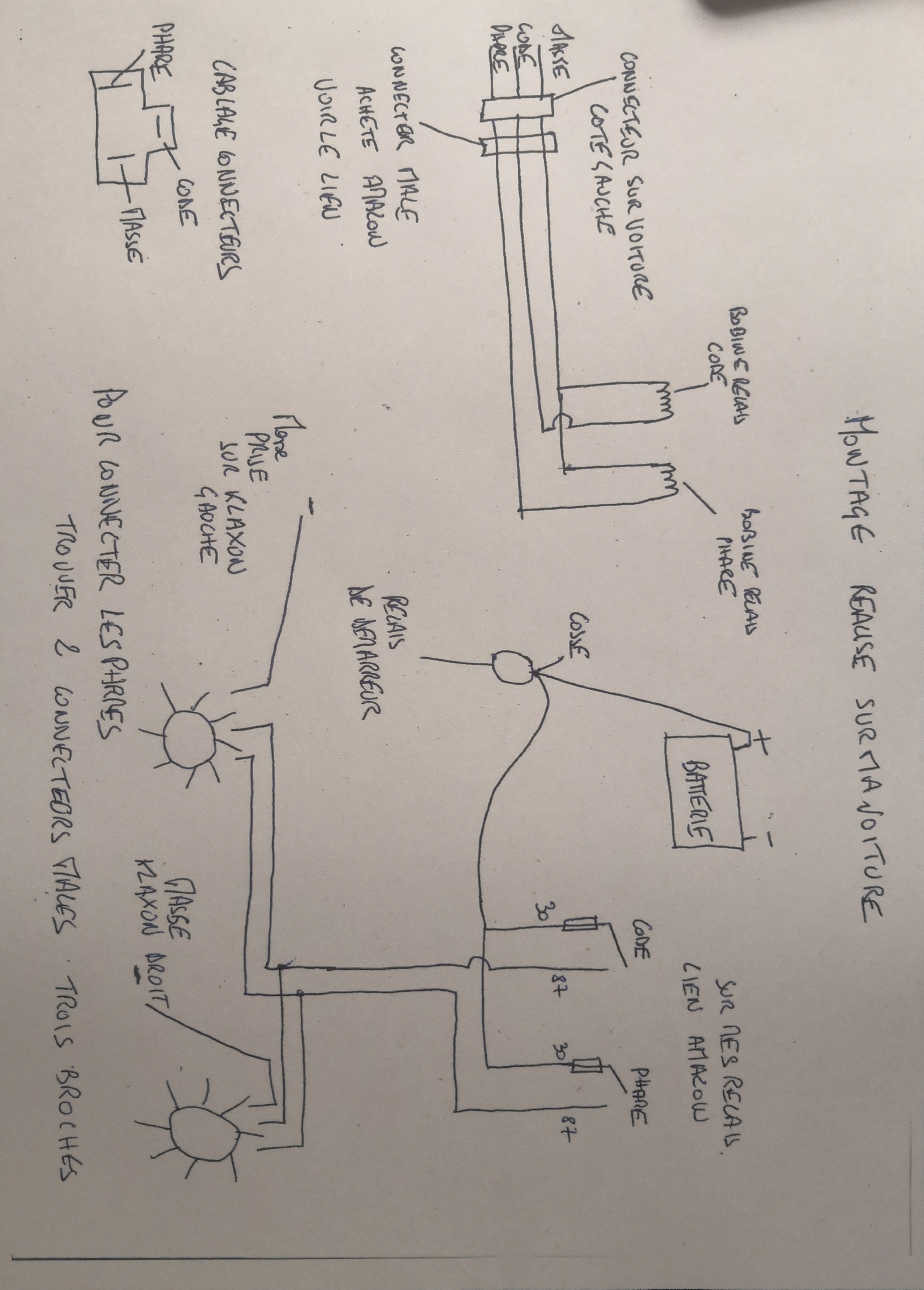

MON MONTAGE


[APEMA]

Sur ma cabriolet 1968, j'ai toujours (enfin, depuis que je l'ai, soit 4 ans...) eu deux phares à ampoules H4 (avec la vitre prévue pour, marquées "H4") , sans trop me préoccuper du montage : Ca fonctionnait très bien, éclairage moyen, mais en fait, je roulais très peu de nuit. Dernièrement j'ai roulé un peu plus longtemps de nuit, et là, au bout de 20/30 minutes, clignotements des feux intempestifs qui se calmaient quand je repassais en "veilleuse" deux ou trois minutes, puis de nouveau les phares qui fonctionnent normalement, puis après quelques minutes, les clignotements....

Donc, en me penchant sur l'installation, je découvre qu'il n'y a pas de relais, ce qui signifie échauffement plus que probable du commutateur à cause de la puissance des H4 (55 W en code, 60 W en phare, marqués sur les ampoules)...

Je vais donc tenter de monter les dits relais. J'ai acheté ce kit "tout fait" sur la baie (pas cher : 21 €) :

Relais phares.jpg (98.7 Kio) Vu 6650 fois

Les deux flèches en rouge montrent le "+" à brancher sur la batterie, et le "-" sur le chassis.
Mais ensuite, à quel endroit je monte la prise à 3 connecteurs mâle, sachant que les deux prises à 3 connecteurs femelle doivent logiquement se monter sur les 3 plots des culots des deux ampoules H4, avec une prise de masse sur chacun de ces connecteurs ?

Je me demande s'il ne me manque pas un accessoire, qui serait peut-être le connecteur mâle "acheté sur amazon" branché sur le phare gauche dans le schéma de jeanpierre37 ?
